Sliežu skrūvju smailes stiprinājuma sistēma

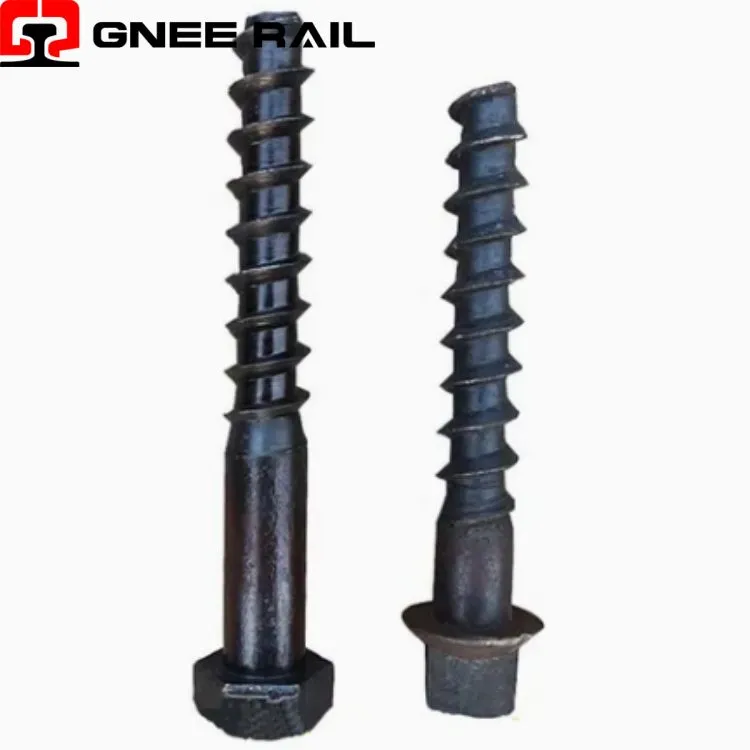

Railway Screw Spike ir vītņota stiprinājuma ierīce, kas paredzēta sliežu pamatplākšņu nostiprināšanai vai tiešai sliežu stiprināšanai pie koka, kompozītmateriāla vai betona gulšņiem, izmantojot rotācijas uzstādīšanu, nevis triecienu. Šis stiprinājums, ko raksturo nepārtraukta spirālveida vītne, kvadrātveida vai sešstūra galvas konfigurācija un kalta vai velmēta konstrukcija, pielikto griezes momentu pārvērš aksiālā iespīlēšanas spēkā, nodrošinot konsekventu un izmērāmu priekšslodzi, kas saglabājas stabila dinamiskas sliežu ceļa slodzes apstākļos.
Tehniskās specifikācijas:
| Parametrs | Specifikācija | Veiktspējas raksturojums |
|---|---|---|
| Ražošanas process | Velmēti vai sagriezti pavedieni | Velmētie pavedieni nodrošina izcilu noguruma izturību |
| Materiāla pakāpe | Vidēja{0}}oglekļa vai leģēta tērauda | 1038-4140 klases diapazons tipisks |
| Saspiedes spēka diapazons | Katram stiprinājumam | 8–15 kN (atkarīgs no pielietojuma) |
| Uzstādīšanas griezes moments | Pielietotais rotācijas spēks | 150 – 300 Nm tipiskais diapazons |
| Izņemšanas pretestība | Maksimāla izvilkšanas-jauda | 15 – 25 kN necaurlaidīgā kokmateriālā |
Uzstādīšanas un apkopes perspektīva:
- Spirāles leņķa optimizācija:Vītnes pievada leņķis ir aprēķināts, lai nodrošinātu paš-bloķēšanas raksturlielumus, ja berzes pretestība pārsniedz aizmugures-piedziņas tendenci, novēršot spontānu atslābšanu vibrācijas ietekmē, neprasot papildu bloķēšanas mehānismus.
- Asimetrisks vītnes profils:Slodzes-nesošajam sānam ir stāvāks leņķis nekā aizmugurējam sānam, tādējādi optimizējot spēka pārvadi spriegojuma slodzes laikā, vienlaikus atvieglojot tīru skaidu izvadīšanu uzstādīšanas laikā.
- Saknes rādiusa dizains:Lielie rādiusi vītnes saknēs novērš sprieguma koncentrācijas punktus, kas var izraisīt noguruma plaisas cikliskās stiepes slodžu ietekmē, kas rodas sliežu ceļu lietojumos.
Apkope un ekspluatācijas perspektīva
- Griezes momenta-līdz-spriegojuma korelācija:Izveidotās attiecības starp pielietoto griezes momentu un attīstīto skavas spēku nodrošina precīzu spriegojuma kontroli, izmantojot kalibrētas griezes momenta atslēgas vai automatizētas uzstādīšanas iekārtas.
- Prasības pirms-urbšanas:Piloturbuma diametra specifikācijas ir noteiktas, lai nodrošinātu optimālu materiāla pārvietošanu,{0}}mazizmēra caurumi var sadalīties, savukārt pārāk lieli caurumi samazina izņemšanas jaudu.
- Instalācijas ātruma optimizācija:Rupjie vītņu soļi nodrošina ātru ievietošanu, vienlaikus saglabājot pietiekamu vītnes saķeres dziļumu vajadzīgajai noturības jaudai, līdzsvarojot uzstādīšanas produktivitāti ar veiktspēju.
