Apraksts
Tehniskie parametri

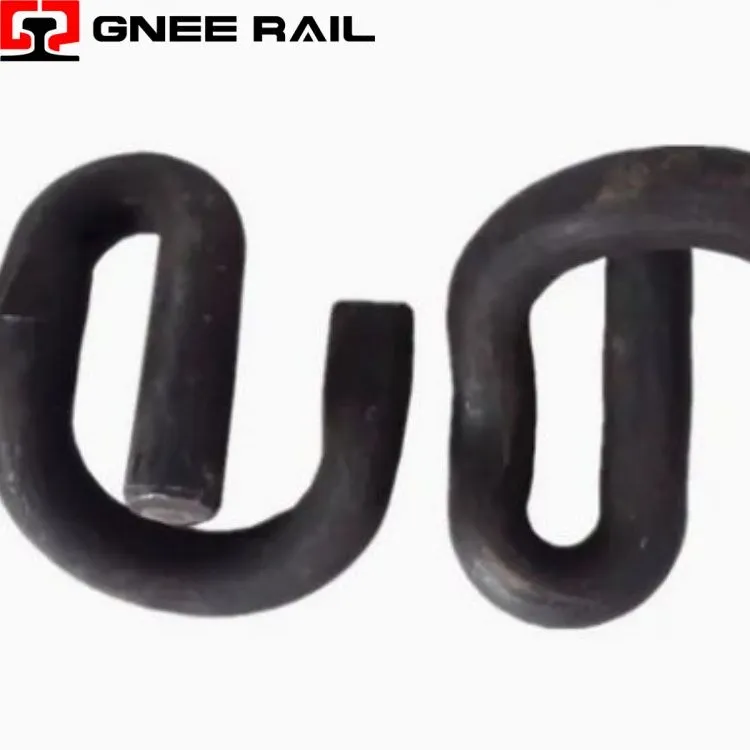

Rail E Clip stiprinājuma sistēma
Railway E{0}}Clip ir elastīgs atsperu stiprinājums ar raksturīgu epsilon-formas ģeometriju, kas izstrādāts betona gulšņu sliežu ceļu sistēmām. Izgatavots no augstas kvalitātes-atsperu tērauda ar precīzas formēšanas un termiskās apstrādes palīdzību, nodrošina noturīgu saspiešanas spēku, pateicoties elastīgai novirzei. Slēgtā-cilpas dizains nodrošina pozitīvu noturēšanos plecos-, nodrošinot uzticamu sliežu ierobežošanu ātrgaitas{7}}, smagajiem- pārvadājumiem un masveida tranzīta lietojumiem visā pasaulē.
Tehniskās specifikācijas:
| Parametrs | Specifikācija | Veiktspējas indikators |
|---|---|---|
| Ģeometriskā forma | Epsilon (ε) profils | Trīs{0}}zonu stresa sadalījums |
| Materiāla pakāpe | 60Si2Mn / 55Si7 atsperu tērauds | 42-48 HRC cietība |
| Saspiedes spēks | 11-15 kN uz klipu | <15% relaxation after 5M cycles |
| Elastīgā novirze | 18-22 mm vertikāla kustība | Izmitina sliežu ceļu norēķinus |
| Korozijas aizsardzība | Cinka{0}}alumīnija pārslu pārklājums | >1000 stundu sāls aerosols |
| Noguruma dzīve | >5 miljoni ciklu | EN 13146-4 sertificēts |
Uzstādīšanas un apkopes perspektīva:
- Epsilona (ε) forma rada vairāku -rādiusu atsperi, kas sadala lieces spriegumu trīs atšķirīgās lieces zonās.
- Slēgtā-cilpas papēža ģeometrija pozitīvi nofiksējas plecu kabatā, novēršot izsviešanu augstas-frekvences vibrācijas ietekmē.
- Progresīvā atsperu stingrība nodrošina atbilstošu reakciju normālu slodžu apstākļos, vienlaikus nodrošinot stingru savaldību ārkārtējas sliedes nobīdes laikā.
- Simetriskā sviras konfigurācija nodrošina līdzsvarotu iespīlēšanas spēku abās sliedes pēdas pusēs konsekventai gabarīta noturēšanai.
Apkope un ekspluatācijas perspektīva
- Silīcija-mangāna atsperu tērauds (60Si2Mn / 55Si7) nodrošina cietības-izturības līdzsvaru, kas nepieciešama cikliskai slodzei.
- Karstā -formēšana saskaņo graudu struktūru ar klipa sprieguma trajektoriju, radot nepārtrauktus slodzes ceļus, lai palielinātu noguruma kalpošanas laiku.
- Kontrolēta rūdīšana un rūdīšana nodrošina 42-48 HRC cietību ar vienmērīgu mikrostruktūru visā šķērsgriezumā.
Gnee Professional piegādātājs
