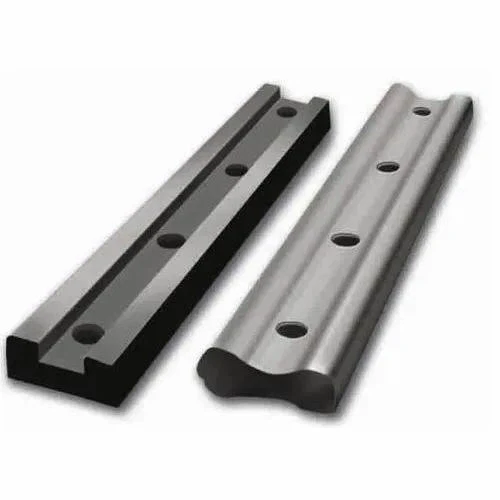

Dzelzceļa zivju plāksne / savienojuma joslas specifikācija
| Funkcija / aspekts | Apraksts un primārā funkcija | Veidi un dizaina variācijas |
|---|---|---|
| Primārais nosaukums | Zivju plāksne (Lielbritānija/Sadraudzība) | Splice Bar (Ziemeļamerika) |
| Tipisks materiāls | Vidēja oglekļa tērauda vai augstas stiprības zema sakausējuma (HSLA) tērauds. | Bieži vien siltums - apstrādāts pēc paaugstinātas izturības un nodiluma pretestības. |
| Skrūvju caurumi | Parasti 4 vai 6 caurumi zivju skrūvēm. Caurumu projektēšana ir kritiska, lai izvairītos no stresa koncentrācijas. | Ovālie caurumi: ļaujiet sliedes termisko izplešanos/saraušanos. Apļveida caurumi: Izmanto ar plecu skrūvēm, lai kontrolētu iespīlēšanas spēku. |
| Izplatīti veidi | 1. Standarta zivju plāksne: visizplatītākajiem sliedes savienojumiem. | 2. Kompromisa zivju plāksne: izmanto, lai pievienotos divām dažādām sliedes sekcijām (piemēram, UIC 54 līdz UIC 60). |
| Specializēti veidi | 4. Izolēta zivju plāksne: tai ir izolējoši materiāli, lai sadalītu sliežu ķēdes signālu elektrisko nepārtrauktību. | 5. Smagā - Darba / pastiprināta zivju plāksne: biezāka un stiprāka augstiem - stresa laukumiem, piemēram, locītavām, kas tuvojas b |
Galvenās funkcijas un nozīme:
- Saglabāt izlīdzināšanu:Galvenais darbs ir turēt abus sliedes galus perfektā vertikālā un horizontālā izlīdzināšanā, lai nodrošinātu vienmērīgu un drošu braucienu.
- Pārsūtīšanas slodze:Tas pārraida riteņa slodzi no vienas sliedes sekcijas uz otru, samazinot triecienu un iemērcot savienojumu.
- Pretoties spēkiem:Tam ir jāizturas pret lieces un bīdes spēkiem, ko izraisa garāmbraucošie vilcieni.
- Pielāgot paplašināšanos:Projektēšana (īpaši ovālu skrūvju caurumi) ļauj locītavai paplašināties un līgumu ar temperatūras izmaiņām, neveidojot bīstamus iekšējos spriegumus.
