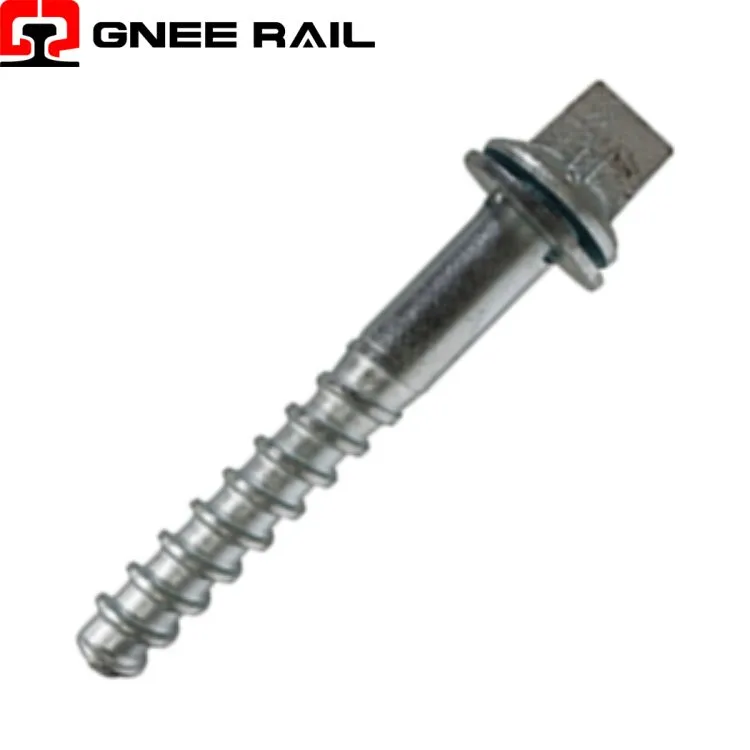

Armatūra Track Screw Spike

Name: Ķīnas pielāgoto veidgabalu sliežu skrūvju tapas ražotāju piegādātāju rūpnīca - Gnee Steel
Brand: GNEE
SKU: 299836918

Skrūves smaile ir pazīstama arī kā sliedes skrūve. Kā viena veida sliežu smaile tā ir metāla skrūve sliežu stiprinājumu stiprināšanai. Skrūvju smaile parasti ir izgatavota no NO.3 tērauda. Tā kā tā nagu stieņa virsmā ir vītne, to sauc par skrūvju smaili. Izvilkšanas -pretestība ir 0,5–1,0 reizi lielāka nekā Common rail smaile, bet vilces pretestība ir par 50% mazāka. Sakarā ar demontāžas un montāžas neērtībām ir grūti pielāgot sliežu platumu, kas parasti tiek izmantots dzelzceļa pārmijās. Dažādu klientu vajadzību apmierināšanai mēs varam piedāvāt vagonu skrūves, tapas skrūves, dzelzceļa gulšņu skrūves un citas pielāgotas skrūves dzelzceļā.

Nosūtīt pieprasījumu

Tērzēšana tūlīt

Apraksts

Tehniskie parametri

Sliežu skrūvju smailes stiprinājuma sistēma

Railway Screw Spike ir vītņots stiprinājums, kas nostiprina sliedes pie koka vai kompozītmateriāla gulšņiem, izmantojot mehānisku bloķēšanu. Tā rupjā kvadrātveida vītne un šarnīrsavienojuma punkts nodrošina pašvītņojošu uzstādīšanu bez iepriekšējas-urbšanas. Izgatavots no termiski-apstrādāta vidēja oglekļa tērauda, šī smaile nodrošina izcilu izvilkšanas{5}}izturību salīdzinājumā ar tradicionālajām suņu tapas. Ideāli piemērots smagām- vilkšanas līnijām, asiem līkumiem un slīpumu krustojumiem, skrūves smaile saglabā savilkšanas spēku vibrācijas ietekmē un prasa minimālu apkopi vairāku gadu desmitu laikā.

Tehniskās specifikācijas:

Parametrs	Vērtība	Piezīme
Materiāls	45 # / 1045 tērauds	Vidēja oglekļa
Cietība	HRC 28–35	Rūdīts un rūdīts
Vītnes veids	Kvadrāts	Rupjš piķis
Garums	150 – 200	mm
Kāta diametrs	22 – 25	mm
Punkts	Gimlet	Paš-garlaicīgi
Pabeigt	Karsti{0}}cinkots	Standarta
Izvelciet-spēku	25 – 35	kN
Griezes moments	400 – 500	Nm
Standarta	AREMA / EN	Dažādi

Uzstādīšanas un apkopes perspektīva:

Rupja kvadrātveida vītne palielina koka šķiedras kontaktu labākai saķerei.
Pašvītņojošs uzgalis- novērš nepieciešamību pēc iepriekš-izurbtiem pilotcaurumiem.
Vītnes dziļums pakāpeniski samazinās līdz punktam, lai nodrošinātu vienmērīgu sākumu.
Spirālveida leņķis optimizē ievietošanas ātrumu, vienlaikus saglabājot turēšanas spēku.
Vītņu rievas saspiež, nevis sagriež apkārtējās koka šķiedras.

Apkope un ekspluatācijas perspektīva

Pirms griezes momenta atslēgas pēdējās pievilkšanas āmurs sākotnēji uzstāda smaili.
Kalibrēts griezes moments nodrošina konsekventu iespīlēšanas spēku visās tapas.
Triecienuzgriežņu atslēgas uzstādīšana liela mēroga{0}}sliežu ceļu projektos.
Aizsardzība pār-griezes momentu novērš vītnes noņemšanu mīkstā kokā.
Uzstādīšanas ieraksti pārbauda pareizu spēku kvalitātes nodrošināšanai.
