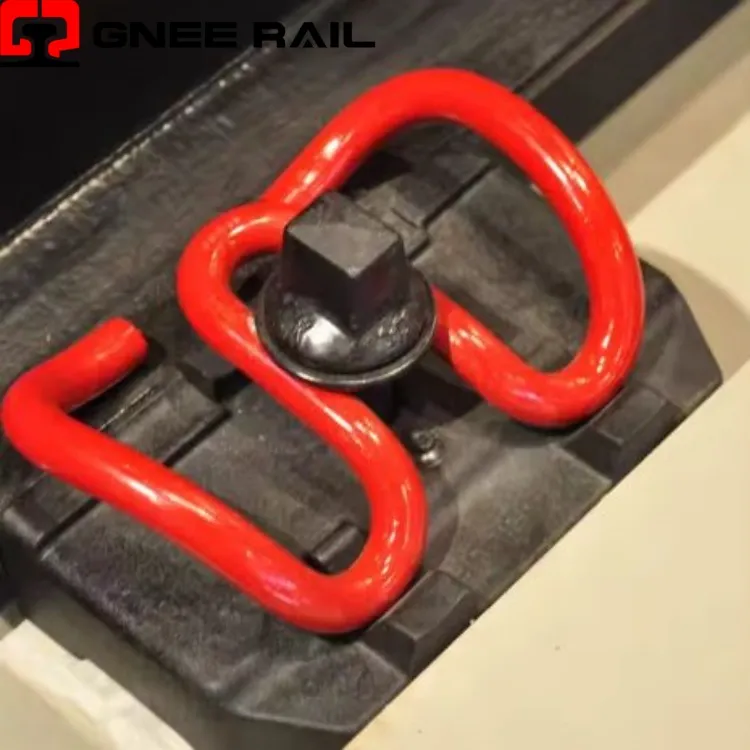

Sliežu skl Klipu stiprinājuma sistēma
Railway SKL Clip ir augstas veiktspējas{0}}elastīgais stiprinājums, ko plaši izmanto smago-izmetumu un ātrgaitas{2}}sliežu sistēmās. Tas ir izgatavots no augstākās kvalitātes atsperu tērauda, un tam ir raksturīga V- formas ģeometrija, kas nodrošina izcilu saspiešanas spēku ar izcilu elastīgu novirzi. Šis klips nodrošina ātru nospriegošanu, izmantojot vienkāršu rotācijas uzstādīšanas metodi. Tā pārbaudītā konstrukcija nodrošina uzticamu sliežu noturību ekstremālās ass slodzes un prasīgos ekspluatācijas apstākļos.
Tehniskās specifikācijas:
| Parametrs | Specifikācija |
|---|---|
| Produkta veids | Dzelzceļa SKL klips – elastīgs sliedes stiprinājuma klips |
| Materiāla pakāpe | 38Si7 / 51CrV4 / EN 10089 atsperu tērauds |
| Virsmas apdare | E-pārklājums / cinka pārslas / Geomet 500 / pielāgots pārklājums |
| Nominālais iespīlēšanas spēks | 12–18 kN uz klipu (atkarīgs no sistēmas) |
| Elastīgās novirzes diapazons | 12 – 16 mm pirms pastāvīgā komplekta |
| Uzstādīšanas rotācija | 90 grādi – 120 grādi no brīvās pozīcijas |
| Dzelzceļa saderība | UIC 60, 60E1, 54E1, 115RE, 136RE |
| Guļvietas tips | Iepriekš-spriegota betona monobloks ar atlietiem-pleciem |
| Pārbaudes standarts | EN 13481-2 / AREMA 30. nodaļa / TB/T 3065 |
| Izturība pret koroziju | Vairāk vai vienāds ar 720 stundām sāls izsmidzināšanas (ISO 9227) |
Uzstādīšanas un apkopes perspektīva:
- Ir optimizēta V{0}} formas ģeometrija progresīvai atsperes ātrumam pie pieaugošas slodzes.
- Vienmērīgi sadala iespīlēšanas spēku pa sliedes pēdu caur diviem kontaktpunktiem.
- Sasniedz maksimālu elastīgo deformāciju pirms ieiešanas plastisko deformāciju diapazonā.
- Ietver stresu{0}}atbrīvojošas līknes, kas samazina lokalizētu noguruma koncentrāciju.
- Izstrādāts ar simetrisku konfigurāciju, kas nodrošina atgriezenisku uzstādīšanas orientāciju.
Apkope un ekspluatācijas perspektīva
- Uzstāda, izmantojot rotācijas ievietošanu ar standarta hidrauliskiem vai manuāliem instrumentiem.
- Panāk precīzu spriegojumu, izmantojot kontrolētu griešanās leņķi lietošanas laikā.
- Novērš nepieciešamību pēc iepriekšējas-spriegošanas aprīkojuma, kas nepieciešams citiem stiprinājumu veidiem.
- Ļauj ātri noņemt, izmantojot apgriezto rotāciju bez specializētiem ekstrakcijas instrumentiem.
- Nodrošina konsekventu uzstādīšanas spēka pārbaudi, izmantojot atgriezenisko saiti ar rotācijas pretestību.
