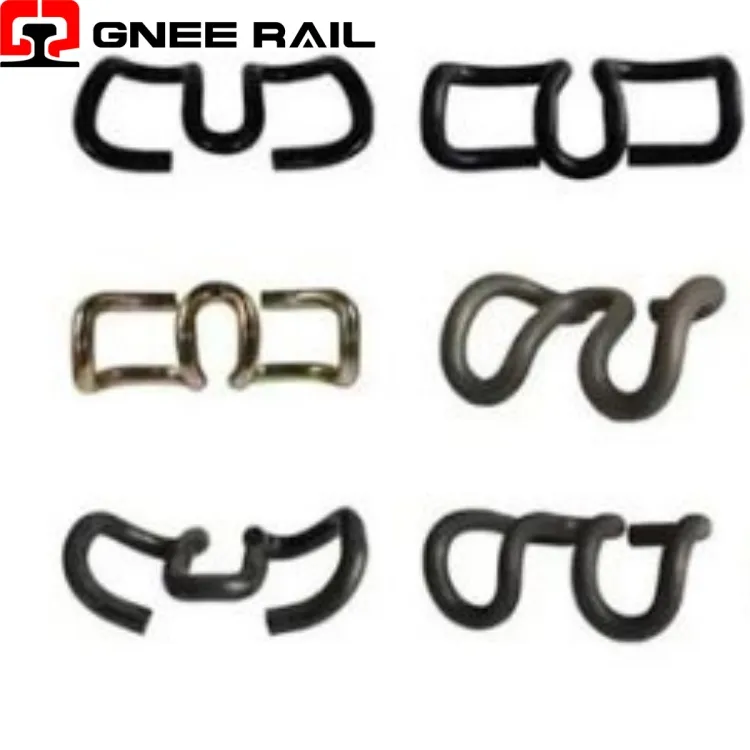

Trases SKL klips

Railway Clip tiek izmantots, lai piestiprinātu sliedes pie pamatnes plāksnes kopā ar betona gulšņu. Lai piestiprinātu sliedes pie pamata plāksnes vai gulšņa, tiek izmantoti dažādi dažāda veida lieljaudas saspraudes, no kurām viena izplatīta ir E skava, kas ir veidota kā stingra saspraude. Vēl viens ir SKL Tension Clamp, kas ir arī visplašāk izmantotais veids visā pasaulē. Citi, piemēram, KPO Clamp un Nabla Clip, arī tiek izmantoti dažādās situācijās.

Apraksts

Tehniskie parametri

↵

DzelzceļšSKL CLIP stiprinājumu sistēma

Railway SKL Clip ir augstas veiktspējas -V- formas spriegošanas skava, kas izstrādāta elastīgām stiprinājuma sistēmām uz betona gulšņiem, un to raksturo raksturīgs dubultās-sviras dizains un vertikālās ievietošanas mehānisms. Izgatavots no augstas -klases atsperu tērauda, izmantojot precīzu karsto-formēšanu un sekojošu termisko apstrādi, šis klips darbojas pēc tīra lieces principa, kad sviras uzstādīšanas laikā tiek novirzītas uz āru, lai radītu kontrolētu saspiešanas spēku pret sliedes pēdu. SKL apzīmējums apzīmē standartizētu saskarni ar -ieliktām pleciem, kas nodrošina konsekventu priekšielādēšanu tūkstošiem trases kilometru.

Tehniskās specifikācijas:

Parametrs	Specifikācija	Vērtība/īpašība
Dizaina klasifikācija	V-tipa spriegošanas skava	Divpuse{0}}roka simetriska
Materiāla pakāpe	Atsperu tērauds (piemēram, 38Si7 / 52CrMoV4)	Tecības stiprums Lielāks vai vienāds ar 1200 MPa
Nominālais iespīlēšanas spēks	Katram klipam pie sliedes pēdas	9 kN – 15 kN (atkarībā no varianta)
Instalācijas gājiens	Vertikālā rokas novirze	18 mm – 25 mm no brīvās pozīcijas
Korozijas aizsardzības standarts	Vairāku-slāņu pārklājums	Izturība pret sāls izsmidzināšanu Lielāka vai vienāda ar 1000 stundām

Uzstādīšanas un apkopes perspektīva:

Vertikālās ievietošanas mehānisms:Paredzēts uzstādīšanai, izmantojot hidraulisku vai manuālu iestatīšanas instrumentu, kas pieliek vertikālu spēku, saspiežot rokas uz āru plecu kabatās, neizmantojot sānu āmuru.
Novirze{0}}ierobežots dizains:Ietver iebūvētas{0}}aiztures funkcijas, kas novērš pārmērīgu-saspiešanu uzstādīšanas laikā, nodrošinot konsekventu iespīlēšanas spēku neatkarīgi no operatora tehnikas.
Pozitīvās bloķēšanas ieslēgšanās:Skaņas un taustes atgriezeniskā saite uzstādīšanas laikā apstiprina, ka skavas sviras ir pilnībā iekļāvušās plecu fiksatoros, novēršot neskaidrības lauka pārbaudē.

Apkope un ekspluatācijas perspektīva

Progresīvā stinguma līkne:Tai ir nelineāras atsperes īpašības, kur sākotnējai novirzei ir nepieciešams mazāks spēks, un stingrība pakāpeniski palielinās, kad sliedes pārvietojums tuvojas maksimālajām robežām.
Sānu ierobežojuma optimizācija:V-formas ģeometrija nodrošina raksturīgu sānu stabilitāti, pretoties sliežu apgāšanās tendencēm, neprasot papildu vadotnes komponentus ārpus pleca saskarnes.
Augstas-frekvences atsaiste:Atsperes masa un ģeometrija ir optimizēta, lai izvairītos no rezonanses ar tipiskām vilciena{0}}inducētām vibrācijas frekvencēm, novēršot harmonisko pastiprināšanos, kas varētu paātrināt nogurumu.
