Name: Ķīnas pielāgoto sliežu ātro klipu 1504 ražotāju piegādātāju rūpnīca — vairumtirdzniecības pakalpojumi
Brand: GNEE
SKU: 255501235

Apraksts

Tehniskie parametri

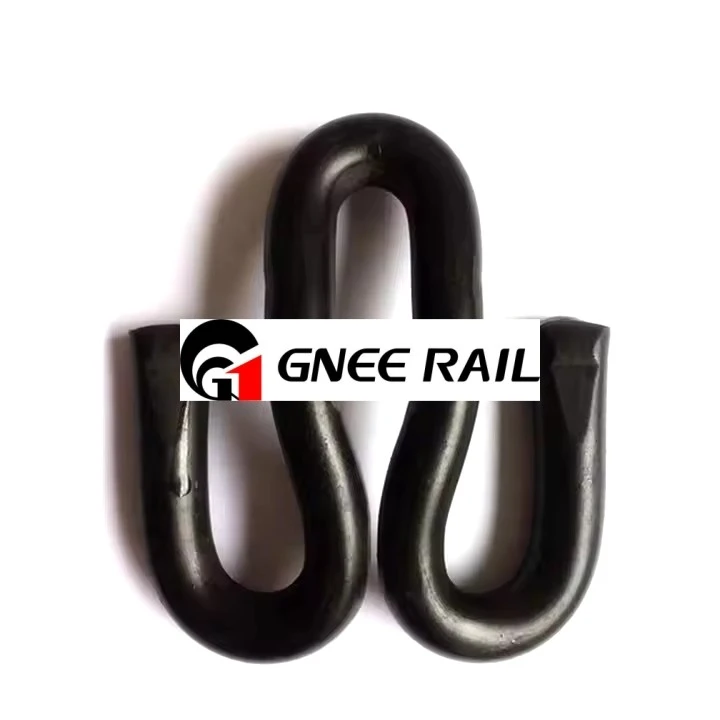

Ierakstiet ātros klipus 1504

Pandrol Fast Clip sistēma iemieso jauninājumus sliežu stiprināšanā. GNEE Rail's Fast Clip 1504 GNEE ir bezskrūvju, augstas elastības stiprinājuma risinājums, kas piedāvā izcilu vibrācijas izturību un stabilitāti sliedes un guļamvietas savienojumiem. Ideāli piemērots efektīvai, rentablai sliežu ceļa būvniecībai, samazina apkopes vajadzības un palielina veiktspēju. GNEE Rail nodrošina plašu ātro klipu klāstu, tostarp Rail Fast Clip 16, 1500, 1501, 1502, 1306, 1508, 1504, 1600 un 1605. Papildu piedāvājumos ir iekļautas tādas sistēmas kā Pandrol E Clip, SKL, Nabla Clip, KPO Clip. , un Deenik Clip. Pilnībā atbilst globālajiem standartiem, mūsu produktus var pielāgot. Sazinieties ar mums jau šodien!

fast rail clip

Izsekot Fast Clip sistēmas specifikācijai

Nē.	Vienums	Veiktspējas indekss
1	Lietišķais sliedes veids	GB standarta 60 kg tērauda sliede
2	Sliežu platums	1435 mm
3	Sliedes dibena slīpums	1:40 sliežu dibena slīpums tiek novietots uz dzelzceļa gulšņa
4	Sliežu gareniskā pretestība	Kopumā katra sliežu stiprinājuma un sliežu komplekta gareniskā pretestība ir lielāka par 9kN;
5	Sliežu stiprinājuma sistēmas elastība	Sliedes paliktņa statiskā stingrība ir no 50 līdz 70 kN/mm.
6	Noguruma veiktspēja	Pēc 3 miljoniem slodzes ciklu stiprinājumu sistēmai nav bojājumu, un sprādzes spiediena izmaiņas ir mazākas par 20%; sliežu izmaiņu gareniskā pretestība ir mazāka par 20%; locītavas izmaiņu statiskais stīvums ir mazāks par 25%.
7	Izolācijas pretestība	Stiprinājumu sistēma ir pārbaudīta saskaņā ar EN13146-5, un izolācijas pretestība starp abām sliedēm ir lielāka par 5kΩ.
8	Skarbi vides apstākļi	Stiprinājumu sistēmu var veiksmīgi izjaukt ar manuālu demontāžas instrumentu pēc 300 h sāls izsmidzināšanas testa, kas aprakstīts EN13146-6.
9	Regulēšanas apjoms starp sliedes kreiso un labo pusi	Vienvirziena sliedes kreisās un labās pozīcijas regulēšana: -4~+2mm; Sliežu platuma regulēšana: -8 ~ +4mm, regulēšanas līmenis ir 1 mm.
10	Sliedes augstuma pozīcija	Korekcijas apjoms ir 0 mm.
11	Sprādzes spiediena un atsperu diapazons	FC1504 tipa atsperes stienis: sprādzes spiediens ir 10 kN, atsperes diapazons ir 12 mm; FC1306 tipa atsperes stienis: sprādzes spiediens ir 3kN.
12	Iegulto daļu vilkšanas pretestība	Dzelzceļa gulšņā iestrādātā dzelzs sēdekļa vilkšanas pretestība nav mazāka par 60kN.

Track Fast Clip 1504 tehniskie parametri

Preces Nr	Materiāls	Diametrs	Klipa garums	Klipa platums	Svars	HRC	Spiediens	Noguruma tests
E1,E2,E3	60Si2Mn	ø18			0.8	44-48	Lielāks vai vienāds ar 9,5 KN	5000000 reižu bez pārtraukuma
E1609	60Si2Mn	ø18	93±3		0.43	44-48	Lielāks vai vienāds ar 9,5 KN	5000000 reižu bez pārtraukuma
E1809	60Si2Mn	ø18	104±3		0.62	44-48	Lielāks vai vienāds ar 9,5 KN	5000000 reižu bez pārtraukuma
E1817	60Si2Mn	ø18	104±3	37.5±3.0	0.62	44-48	Lielāks vai vienāds ar 9,5 KN	5000000 reižu bez pārtraukuma
E2001	60Si2Mn	ø18			0.6	44-48	Lielāks vai vienāds ar 9,5 KN	5000000 reižu bez pārtraukuma
E2007	60Si2Mn	ø18	105±5	38 maks	0.62	44-48	Lielāks vai vienāds ar 9,5 KN	5000000 reižu bez pārtraukuma
E2009	60Si2Mn	ø18	106±3	37.5	0.65	44-48	Lielāks vai vienāds ar 9,5 KN	5000000 reižu bez pārtraukuma
E2055	60Si2Mn	ø20	106±3	56.6±3.0	0.8	44-48	Lielāks vai vienāds ar 9,5 KN	5000000 reižu bez pārtraukuma
E2056	60Si2Mn	ø20	106±3	56.6±3.0	0.8	44-48	Lielāks vai vienāds ar 9,5 KN	5000000 reižu bez pārtraukuma
E2063	60Si2Mn	ø20	110.5	53.5	0.8	44-48	Lielāks vai vienāds ar 9,5 KN	5000000 reižu bez pārtraukuma
PR309	60Si2Mn	ø19	130		0.91	44-48	Lielāks vai vienāds ar 9,5 KN	5000000 reižu bez pārtraukuma
PR401	60Si2Mn	ø20	127±3	38.1±3.0	0.97	44-48	Lielāks vai vienāds ar 9,5 KN	5000000 reižu bez pārtraukuma
PR601	60Si2Mn	ø19			0.8	44-48	Lielāks vai vienāds ar 9,5 KN	5000000 reižu bez pārtraukuma
PR85	60Si2Mn	ø19	88±3		0.8	44-48	Lielāks vai vienāds ar 9,5 KN	5000000 reižu bez pārtraukuma
PR415	60Si2Mn	ø20			0.8	44-48	Lielāks vai vienāds ar 9,5 KN	5000000 reižu bez pārtraukuma
PR601	60Si2Mn	ø20				44-48	Lielāks vai vienāds ar 9,5 KN	5000000 reižu bez pārtraukuma
DI	60Si2Mn	ø18	100±3			44-48	Lielāks vai vienāds ar 9,5 KN	5000000 reižu bez pārtraukuma
E18	60Si2Mn	ø18	100±3			44-48	Lielāks vai vienāds ar 9,5 KN	5000000 reižu bez pārtraukuma
E19	60Si2Mn	ø18	100±3			44-48	Lielāks vai vienāds ar 9,5 KN	5000000 reižu bez pārtraukuma
E20	60Si2Mn	ø18	100±3			44-48	Lielāks vai vienāds ar 9,5 KN	5000000 reižu bez pārtraukuma
SKL1	60Si2Mn	ø13	133±2.3		0.48	44-48	Lielāks vai vienāds ar 9,5 KN	5000000 reižu bez pārtraukuma
SKL3	60Si2Mn	ø13	120±2		0.48	44-48	Lielāks vai vienāds ar 9,5 KN	5000000 reižu bez pārtraukuma
SKL12	60Si2Mn	ø13			0.53	44-48	Lielāks vai vienāds ar 9,5 KN	5000000 reižu bez pārtraukuma
SKL14	60Si2Mn	ø13	155±2		0.53	44-48	Lielāks vai vienāds ar 9,5 KN	5000000 reižu bez pārtraukuma
Ātrais klips-1508	60Si2Mn	ø15			0.58	44-48	Lielāks vai vienāds ar 9,5 KN	5000000 reižu bez pārtraukuma
Ātrs klips-1501	60Si2Mn	ø15			0.58	44-48	Lielāks vai vienāds ar 9,5 KN	5000000 reižu bez pārtraukuma
Ātrais klips-16	60Si2Mn	ø16			0.6	44-48	Lielāks vai vienāds ar 9,5 KN	5000000 reižu bez pārtraukuma
