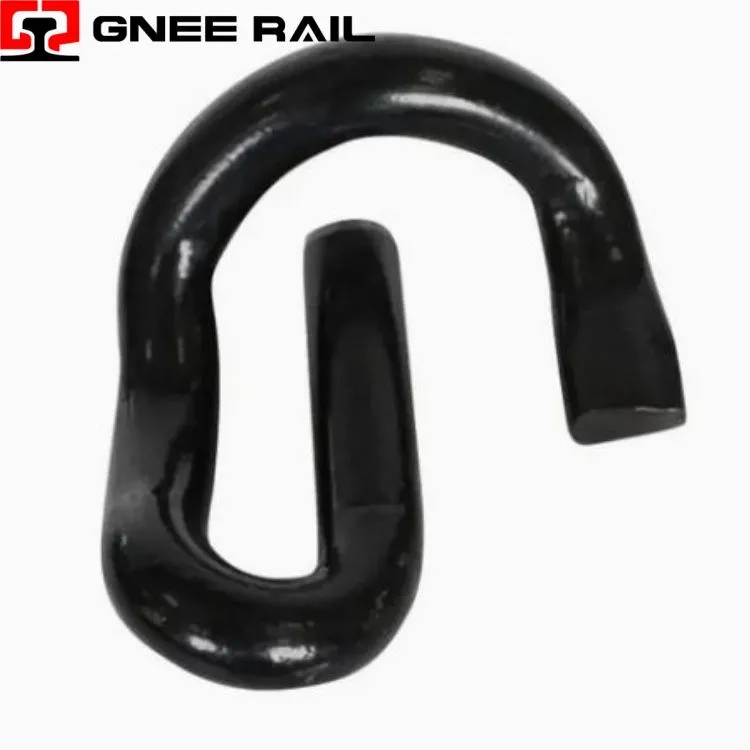

Q235 Railway E klips

Q235 Railway E klips

Railway Clip tiek izmantots, lai piestiprinātu sliedes pie pamatnes plāksnes kopā ar betona gulšņu. Lai piestiprinātu sliedes pie pamatnes vai gulšņa, tiek izmantoti dažādi dažāda veida lieljaudas saspraudes, no kurām viena izplatīta ir E klips, kas ir veidota kā stingra saspraude. Vēl viens ir SKL Tension Clamp, kas ir arī visplašāk izmantotais veids visā pasaulē. Citi, piemēram, KPO Clamp un Nabla Clip, arī tiek izmantoti dažādās situācijās.
Nosūtīt pieprasījumu
Tērzēšana tūlīt
Apraksts
Tehniskie parametri

Rail E Clip stiprinājuma sistēma

Rail Track E Clips



Railway E Clip ir elastīgs tērauda stiprinājums, kas paredzēts sliežu nostiprināšanai pie betona gulšņiem mūsdienu sliežu ceļu sistēmās. Izgatavots no augstas -klases atsperu tērauda, ​​tā atšķirīgais E- formas profils nodrošina precīzu saspiešanas spēku, vienlaikus pielāgojot dinamiskām sliežu ceļa kustībām. Šis klips nodrošina ātru uzstādīšanu un noņemšanu bez specializētiem instrumentiem. Tā pārbaudītais dizains nodrošina uzticamu veiktspēju maģistrālajos, tranzīta un smagajos{5}}pārvadājumos visā pasaulē.

Tehniskās specifikācijas:

Parametrs Specifikācija
Produkta veids Railway E Clip – elastīgs sliežu stiprinājums
Materiāla pakāpe 60Si2Mn / 51CrV4 / Atsperu tērauda ekvivalents
Virsmas apdare E-pārklājums / cinka pārslas / ģeomēta / fosfatēšana
Vada diametrs 14 mm–16 mm (0,55–0,63 collas)
Saspiedes spēks 8–14 kN uz klipu (atkarīgs no sistēmas)
Elastīgā novirze 10-14 mm darba diapazons
Noguruma dzīve Vairāk par vai vienāds ar 5 miljoniem ciklu bez lūzuma
Elastic Rail Clamp

Uzstādīšanas un apkopes perspektīva:

  • Tam ir trīs paralēlas kājas, kas veido E{0}}formu līdzsvarotai atsperes spēka sadalei.
  • Ietver izliektas pārejas zonas, samazinot sprieguma koncentrāciju novirzes laikā.
  • Izstrādāts ar simetrisku ģeometriju, kas nodrošina identisku uzstādīšanu no abām pusēm.
  • Optimizēta kājas garuma attiecība, kas nodrošina maksimālo elastīgo gājienu pirms paliekošās deformācijas.
  • Nodrošina konsekventu kontaktspiedienu pāri sliedes pēdai, izmantojot precīzi{0}}veidotus gultņu punktus.



Apkope un ekspluatācijas perspektīva

  • Uzstādīts, izmantojot vienkāršu sviras instrumentu, neprasot{0}}spriegošanas aprīkojumu.
  • Ātri noņemts apkopes laikā, izmantojot to pašu ekstrakcijas instrumentu.
  • Piemērots manuālai uzstādīšanai, kas piemērota attālām trases vietām.
  • Atbalsta mehanizētu lietojumprogrammu{0}}liela apjoma būvniecības projektiem.
  • Ļauj vizuāli pārbaudīt pareizu sēdvietu, izmantojot redzamu klipu izlīdzināšanu.
Railway Fastening System E Clip
