↵Sliežu un klipu stiprinājumu sistēma

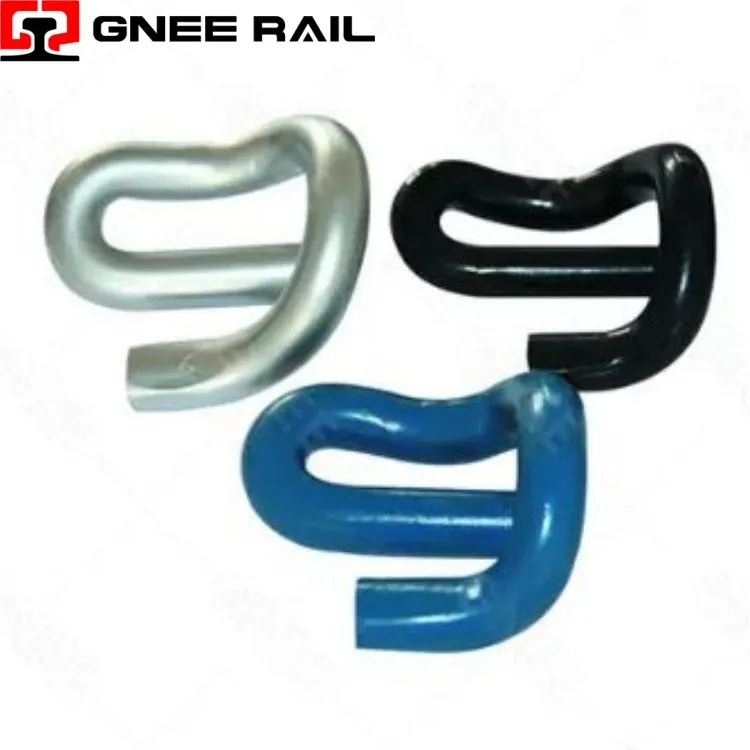

Dzelzceļa E{0}}klips ir anospriegota atsperu tērauda stiprinājuma ierīcekas cauri nostiprina sliedes pēdu pie gulšņa plecaelastīgā deformācija un griezes pretestība-unikāls starp sliežu stiprinājumiempaš-pielāgojošs savilkšanas spēkskas pieaug pie dinamiskas slodzes, tāsviena{0}}komponenta instalēšananav nepieciešami atsevišķi uzgriežņi, skrūves vai izolatori pamata formā, un tāuniversāla sekcijas ģeometrijakurā var ievietot gan betona, gan tērauda gulšņus 30+ sliežu profilos; neskatoties uz vizuālo līdzību, E-klipu varianti būtiski atšķirasstieņa diametrs, pirkstu slodze, noguruma klase un aizsardzība pret koroziju, padarot šķērs{0}}standarta aizstāšanu par galveno priekšlaicīgas gabarīta paplašināšanās cēloni.
Tehniskās specifikācijas:
| Variants | Stieņa diametrs | Nominālā pirksta slodze | Maksimālā novirze | Pārklājuma piemērotība | Atšķirīgs ierobežojums |
|---|---|---|---|---|---|
| PR601 | 18 mm | 7,5–8,5 kN | 12 mm | HDG, Dacromet | Tikai vieglais dzelzceļš;<22.5t axle |
| PR401 | 20 mm | 9,0–10,5 kN | 15 mm | Dakromets, Ģeomets | HDG aizliegts (trausluma risks) |
| FC1504 | 20 mm | 10,0–11,5 kN | 16 mm | Geomet, cinka{0}}pārsla | Smags iemetiens; 40t spējīgs |
| e2009 | 20 mm | 9,0 kN ± 0,5 | 14 mm | Melnais oksīds, Dacromet | Ķīniešu standarts; specifisks tīkla biezums |
| SKL-E tipa-Klips | 18-20 mm | 12–18 kN | 10-14 mm | HDG (tikai mazāks vai vienāds ar 18 mm) | Nav aizstājams ar Pandrol pleciem |
| Nerūsējošais tērauds | 20 mm | 8,5–9,5 kN | 15 mm | Nav nepieciešams | 316L pakāpe; 50+ gads piekrastes dzīve; Par 30% lielākas izmaksas |
Veiktspējas diapazons:
Piespiedu-slodzes proporcionalitāte– Atšķirībā no skrūvju smailēm ar fiksētu skavas spēku, E-klipa slodzepalielinās par 15–25% zem riteņu caurbraukšanassliedes pēdas novirzes dēļ. Šī pašsavelkošā darbība{1}}neiztur šļūdei zem lielas ass slodzes.
Vērpes sijas princips– Klips darbojas kā aiepriekš-nospriegota vērpes stienis, nevis konsoles pavasaris. Uzstādīšanas laikā sagrieztā kāja uzglabā enerģiju lieces rādiusā, nevis taisnajā daļā. Tas sadala spriedzi un trīskāršo noguruma ilgumu salīdzinājumā ar konsoles konstrukcijām.
Plecu mijiedarbības leņķis– Saspiedes spēka vektors irne vertikāli. Pirksts saskaras ar sliedes pēdu 38 grādi – 42 grādos, radothorizontālā sastāvdaļakas piespiež sliedi pret gabarīta virsmu. Nepietiekams leņķis → sānu nobīde; pārmērīgs leņķis → kāju pirkstu paceļ zem slodzes.
Apkope un ekspluatācijas perspektīva
- Melnais oksīds + eļļa– Zemākās izmaksas, 3–8 gadu kalpošanas laiks sausā balastā. Oksīda slānis nodrošinanav katoda aizsardzības; pēc pārrāvuma parastā metāla korozija ar ātrumu 0,1–0,2 mm/gadā. Nav piemērots tuneļiem, piekrastes vai slapjām trasēm.
- Dacromet / Geomet- 12-20 gadu mūžs.Cinka-alumīnija pārslu pārklājums, 8–12 µm biezums. Nav ūdeņraža trausluma riska. Maksimālā darba temperatūra 300 grādi (dzelzceļam neierobežota). Ieteicams ātrgaitas-un jauktai satiksmei.
- Karstā-galvanizācija (HDG)- 25-40 gadu mūžs.Ierobežots ar stieņa diametru, mazāks par vai vienāds ar 18 mm. Biezāka daļa (20 mm) riskē ar trauslām rūdīšanas plaisām izņemšanas laikā no cinka vannas. Specifikācija prasa ražošanas paraugu triecientestu.
Gnee Professional piegādātājs
↵Sliežu skavu stiprinājuma sistēma
Šajā ziņojumā ir sniegta kodolīga dzelzceļa skavas sistēmu tehniskā pārbaude, koncentrējoties uz tāmpagaidu/ne{0}}pastāvīga funkcija, avārijas slodzes-pārsūtīšanas mehānika un savietojamība ar ne-standarta sliežu posmiem. Analīze apzināti novērš pārklāšanos ar iepriekšējām diskusijām par elastīgajiem spailēm (E-Clip, SKL, Fastclip, Nabla), skrūvējamiem tapas vai suņu tapas. Šeit uzmanība tiek pievērstapraktiska un atšķirīga: atjaunošana no sliedēm, sliežu pārrāvuma avārijas un celtņu sliežu / ostu lietojumi.
Tehniskās specifikācijas:
| Variants | Primārais pielietojums | Sliežu posmu saderība | Saspiešanas mehānisms | Izteikta vizuālā funkcija | Bieža nepareiza{0}}atlase |
|---|---|---|---|---|---|
| GTR-1/MCT (ārkārtas situācija) | Sliežu pārrāvuma tilts | UIC54, UIC60, 115RE, 136RE | Centrālā tilta plāksne + divu pirkstu skavas | Garie centrālās plāksnes laidumi lūzums; četru-skrūvju konfigurācija | Izmanto kā pastāvīgu klipu (nepareizs{0}}nepieciešams iknedēļas griezes moments{1}}) |
| Celtņa sliežu skava (FPA/FPD) | Ostas/rūpnieciskā celtņa sliedes | A100, A120, A150, ASCE 171/175 | Sliedes galvas{0}}sānu saķere | Saspiež sliedes galvu, nevis kāju; nav gulšņa fiksācijas | Paredzēts galvenajai līnijai (nepietiekams sānu ierobežojums) |
| Izolēta bloku savienojuma skava | Izolēti sliežu savienojumi | UIC54, UIC60 | Dielektriskās atdalīšanas plāksnes + spriegošanas skrūves | Redzamie stiklšķiedras/epoksīda izolācijas slāņi | Standarta skava uzstādīta-signāla ķēdes kļūme |
| Bufera apturēšanas skava (bīdāma) | Trieciena enerģijas absorbcija | UIC54, UIC60 | Kalibrēts slīdēšanas spriegums | Iegareni skrūvju caurumi; nodiluma indikatori | Fiksēta skava ir uzstādīta-nav slīdēšanas funkcijas |
| Pagaidu celtniecības skava | Darbuzņēmēja inscenējums | Visas plakanas{0}}apakšdaļas | Vienkārša U{0}}forma + viena centrālā skrūve | minimālisma dizains; nav sliedes pēdas konturēšanas | Izmanto pastāvīgā trasē (ievilkumu bojājumi) |
Veiktspējas diapazons:
Sliežu pārtraukuma avārijas nostiprināšana (satiksmes atjaunošana):
Pēc plīsušas sliedes vai metinātās šuves bojājuma, lūzuma vietā tiek uzliktas spriegošanas skavas (piemēram, GTR-1, MCT).Slodzes pārneses jauda: 80-120 kNuz skavu pāri. Nekavējoties atjauno 20 km/h pāreju. Pastāvīgs remonts seko 24-72 stundu laikā.
No sliedēm atkopšanas un nolaišanas no sliedēm darbības:
Nostiprina sliedes pie gulšņiem celtņa pārcelšanas laikā. Novērš sliežu ceļu nobīdi pacelšanas slodzēm (līdz 200 tonnām). Uzklāj ar 2 m intervālu cauri nobraukšanas zonai. Noņemts pēc tam, kad riteņi ir atpakaļ uz sliedēm.
Apkope un ekspluatācijas perspektīva
- Uzstādīšanas un noņemšanas ātrums (ārkārtas situācijas konteksts):
- Manuāla skavas uzstādīšana:30-60 sekundesizmantojot triecienuzgriežņu atslēgu vai sprūdrata ligzdu. Hidrauliskās skavas pielietojums:15-20 sekundes. Ātrums ir kritisks-sliežu pārtraukuma logi vidēji ir 45–60 minūtes.
- Skrūvju nospriegojuma saglabāšana (iknedēļas pievilkšana{0}}):
- Skavas balstās uz skrūvju savilkšanas spēku, nevis atsperes ģeometriju. Vibrācijas cēloņi10-15% griezes momenta zudums nedēļāzem satiksmes. Nepārtrauktai lietošanai nepieciešama iknedēļas atkārtota{1}}grieze. Pēc 4-6 nedēļām palielinās vītnes saspiešanas risks – skavas tiek noņemtas un apkoptas.
Gnee Professional piegādātājs
