Rail E Clip stiprinājuma sistēma

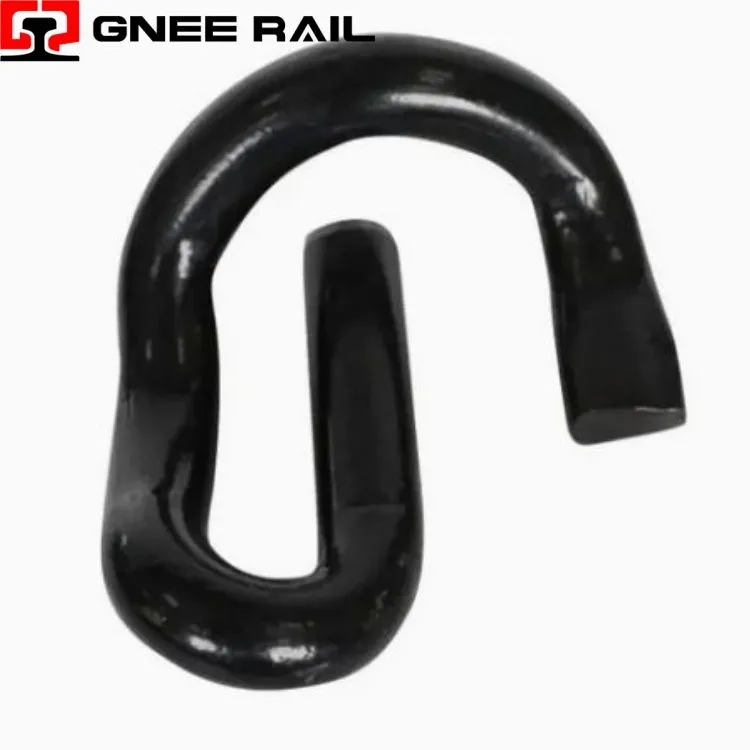

Dzelzceļa E{0}}skava ir elastīga atsperu tērauda stiprinājuma sastāvdaļa, kas veidota kā burts "E", kas nostiprina sliedes pie betona vai koka gulšņiem dzelzceļa sliežu sistēmās. Izgatavots no augstas-klases atsperu tērauda sakausējumiem, piemēram, 60Si2MnA, šis pašspriegojošais klips nodrošina nepārtrauktu saspiešanas spēku, pateicoties tā īpašajam ģeometriskajam dizainam. E-Clip darbojas bez vītnēm, paļaujoties uz elastīgu deformāciju, lai saglabātu nemainīgu purngala slodzi, vienlaikus pielāgojoties termiskajai izplešanās, dinamiskajām vibrācijām un riteņu slodzēm.
Tehniskās specifikācijas:
| Parametrs | Specifikācija | Tipiskā vērtība/diapazons |
|---|---|---|
| Materiāla pakāpe | Atsperu tērauda sakausējums | 60Si2MnA/60Si2CrA/55Si2Mn |
| Cietības diapazons | HRC | 42-48 |
| Slodze uz pirkstiem (16 mm diametrā) | kgf | 500-700 |
| Slodze uz pirkstiem (18 mm diametrā) | kgf | 750-900 |
| Pirkstu slodze (dia. 20 mm) | kgf | 1100-1400 |
| Noguruma dzīve | Cikli | 5 miljoni bez lūzuma |
| Maksimālais pavasara spēks | kN/klips | 14 |
| Piemērojamie sliežu veidi | UIC, AREMA, BS | UIC54, UIC60, 115RE, 136RE |
Uzstādīšanas un apkopes perspektīva:
- Pareizai ievietošanai un noņemšanai nepieciešami specializēti spriegošanas instrumenti
- Bezvītnes pašspriegojošās konstrukcijas dēļ nav nepieciešama griezes momenta regulēšana
- Iespējama vizuāla pārbaude bez izjaukšanas, lai ātri pārbaudītu stāvokli
- Ievietošanas dziļums ar 10-12 mm novirzi, ieteicams optimālam noguruma kalpošanas laikam
- Attālumam starp aizmugurējo arku un plecu ir jābūt 3–9 mm robežās
Apkope un ekspluatācijas perspektīva
- Sliedes drošībai nodrošina maksimālo iespīlēšanas spēku 14 kN uz katru klipu
- Sasniedz 5 miljonus noguruma ciklu bez lūzuma standarta slodzes apstākļos
- Kritiskā sprieguma koncentrācija, kas atrodas aizmugurējās arkas iekšējā izliekumā
- Saglabā šļūdes pretestību un griezes stabilitāti metinātajam sliežu ceļam
- HRC 42-48 cietības diapazons nodrošina elastīgu atjaunošanos pēc deformācijas
