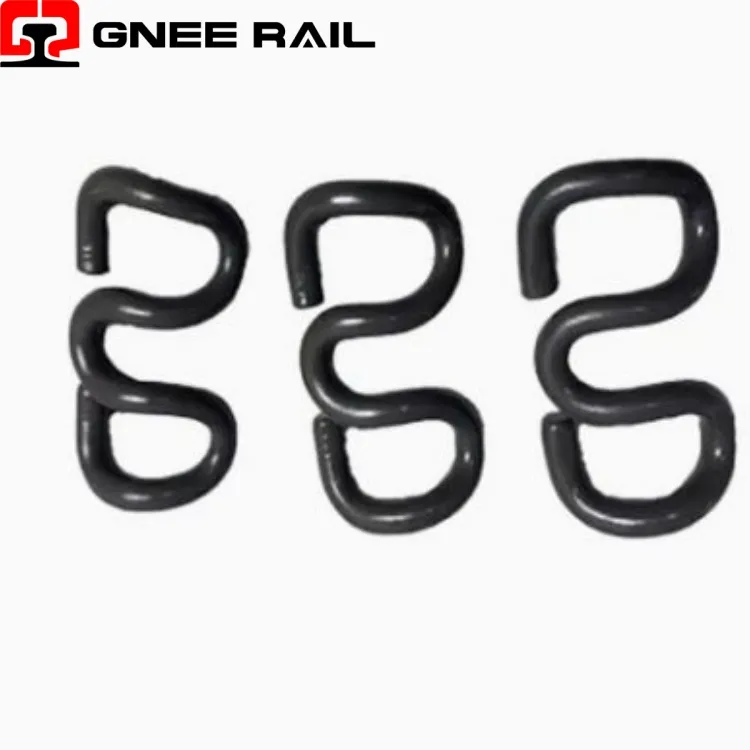

DzelzceļšSKL CLIP stiprinājumu sistēma
SKL Clip saime ir inženiertehniskā atbilde uz pieaugošajām prasībām mūsdienu dzelzceļa transportā. Katra iterācija-no SKL 12 līdz SKL 24 mērogu materiālu un ģeometriju, lai atbilstu satiksmes intensitātei: biezāks vads smagākām slodzēm, optimizēts izliekums lielākai novirzei, uzlabota metalurģija ilgākam noguruma kalpošanas laikam.
Tehniskās specifikācijas:
| Parametrs | SKL 12 | SKL 14 | SKL 21 | SKL 24 |
|---|---|---|---|---|
| Vada diametrs | 12 mm | 14 mm | 21 mm | 24 mm |
| Pirkstu slodzes diapazons | 7–9 kN | 9–11 kN | 11–14 kN | 14–18 kN |
| Materiāla pakāpe | 52SiCr5 | 52SiCr5 | 60Si2CrA | 60Si2CrA |
| Noguruma dzīve | >3M cikli | >3M cikli | >5 miljoni cikli | >5 miljoni cikli |
| Primārais pielietojums | Viegls dzelzceļš/metro | Jaukta satiksme | Liels{0}}ātrums | Smags iemetiens |
| Uzstādīšanas metode | Manuālā svira | Hidrauliskais | Hidrauliskais | Hidrauliskais |
| Svars uz gabalu | ~0,8 kg | ~1,1 kg | ~2,3 kg | ~3,1 kg |
Uzstādīšanas un apkopes perspektīva:
- Virsmas dekarbonizācija ir stingri kontrolēta<0.1mm depth to prevent fatigue crack initiation.
- Iekļaušanas tīrība tiek uzraudzīta ar ultraskaņas testēšanu, lai nodrošinātu materiāla integritāti mikroskopiskā līmenī.
- Graudu rafinēšana optimizēta līdzsvarotai izturībai (1400–1600 MPa stiepes spēks) un elastībai visā šķērsgriezumā.
Apkope un ekspluatācijas perspektīva
- Kājas garuma attiecība ir precīzi aprēķināta, lai maksimāli palielinātu enerģijas uzglabāšanu uz novirzes milimetru.
- Šķērsgriezuma inerces moments-svārstās gar klipa garumu pakāpeniskai sprieguma sadalījumam zem slodzes.
- Kontakta virsmas ģeometrija precīzi atbilst sliedes pēdas rādiusam, lai nodrošinātu vienmērīgu spiediena pārnesi bez punktveida slodzes.
- Neitrālas ass pozicionēšana nodrošina pilnīgu elastības atjaunošanos pēc ārkārtējas slodzes gadījumiem līdz pat 150% no projektētās novirzes.
