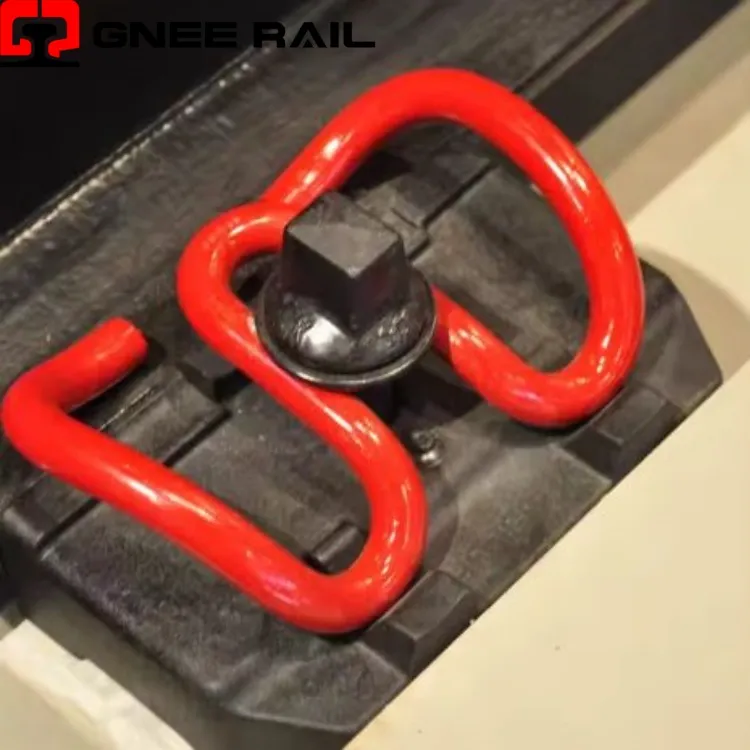

Sliežu skl Klipu stiprinājuma sistēma
SKL klips ir bezvītnes elastīgs sliedes stiprinājums ar raksturīgu dubulto-atsperes korpusu. Izgatavots no augstas-klases atsperu tērauda, un tas rada pastāvīgu purngalu slodzi, pateicoties elastīgai novirzei. Skava darbojas ar leņķa virzošo plāksni un skrūvējamu smaili, lai droši noturētu sliedes pēdu pret betona gulšņiem. Tā ir standarta stiprinājumu sistēma mūsdienu ātrgaitas-un smagajiem{7}}smagajiem vilcieniem.
Tehniskās specifikācijas:
| Parametrs | Standarta prasība | Tipiskā vērtība |
|---|---|---|
| Klipu tipu saime | SKL sērija | SKL-12 / SKL-14 / SKL-21 |
| Stieples diametrs | Atsperu tērauda stienis | 13,0 mm ± 0,2 mm |
| Tērauda marka | EN 10089 standarts | 60Si2CrA / 51CrV4 |
| Virsmas aizsardzība | Pretkorozijas pārklājums | Cinkots/melns oksīds |
| Uzstādīšanas novirze | Darba pavasara ceļojumi | 11 mm ± 1 mm |
| Minimālā pirksta slodze | Pie noteiktas novirzes | 10 kN uz klipu |
| Maksimālā pirksta slodze | Pie noteiktas novirzes | 14 kN uz klipu |
| Noguruma prasība | Bez lūzuma | 5 miljoni ciklu |
Uzstādīšanas un apkopes perspektīva:
- Iederas tieši lietajos plecos, neprasot īpašus sliežu adapterus
- Darbojas ar lielāko daļu starptautisko dzelzceļa profilu, tostarp UIC54 un UIC60
- Nepieciešams īpašs virzošās plāksnes leņķis, kas atbilst sliedes pamatnes slīpumam
- Savietojams gan ar izolētiem, gan -neizolētiem stiprinājuma mezgliem
- Standarta sastāvdaļas ir piemērotas vairākiem gulšņu veidiem no dažādiem piegādātājiem
Apkope un ekspluatācijas perspektīva
- Nodrošina nepārtrauktu iespīlēšanu ekstremālās temperatūras izmaiņās no -40 grādiem līdz +60 grādiem
- Absorbē gan vertikālās riteņu slodzes, gan sānu sliedes spēkus vienlaicīgi
- Saglabā elektrisko pretestību, ja to lieto ar izolētām virzošām plāksnēm
- Izturas pret paliekošām deformācijām pat pēc atkārtotas smagas ass pārvietošanās
- Atšķirībā no pieskrūvētajiem mehāniskajiem savienojumiem vibrācijas ietekmē neatslābst
