Kādi ir dažādie sliežu klipu standarti?
Sliedes klips, ko sauc arī par elastīgo sliedes klipu, to izmanto, lai kopā nostiprinātu sliežu sliedes ar dzelzceļu smaili, sliedes paliktni, sliežu skrūvi, sliežu savienojuma stieni. To parasti izmanto arī kā daļu no sliežu stiprinājuma sistēmas. Dzelzceļa līnijā ir milzīgs pieprasījums pēc sliežu spailēm, aptuveni 7000 gab. uz kilometru, kas ir tieši saistīts ar dzelzceļa drošību.
Sliežu saspraudes standarti dažādās valstīs un reģionos atšķiras, un parasti ir standarti, tostarp Pandrol sērija (E{0}}klipi, PR klipi), kas ir populāri Amerikā un Kanādā, un SKL sērija, ko izmanto Vācijas HM stiprinājumu sistēmā. Citi piemēri ietver krievu atsperu klipus, Deenik (DE) klipus betona gulšņiem un dažādus ātro klipu veidus, ko izmanto dažādās Āzijas daļās. Standarti ir balstīti uz tādiem faktoriem kā sliežu ceļa apstākļi, un materiāli parasti ir augstas -stiprības atsperu tēraudi, piemēram, 60Si2MnA vai 55Si2Mn.
| Materiāls | 60Si2MnA | 60Si2CrA | 55Si2Mn | 38Si7 |
| Ķīmiskais sastāvs (%) | C: 0,56-0,64, Mn: 0,60-0,90, Si: 1,60-2,00, Cr: ≤ 0,35, P: ≤ 0,03, S: ≤ 0,03 | C: 0,56-0,64, Mn: 0,40-0,70, Si: 1,40-1,80, Cr: 0,70-1,00 P: ≤ 0,03, S: ≤ 0,03 | C: 0,52-0,60, Mn: 0,60-0,90, Si: 1,50-2,00, Cr: ≤ 0,35 P: ≤ 0,03, S: ≤ 0,03 | C: 0,35-0,42, Mn: 0,50-0,80, Si: 1,50-1,80, P: ≤ 0,03, S: ≤ 0,03 |
Vienoti standarti pēc reģiona un zīmola
- Pandrol sērija:Ietver E{0}}klipus un PR klipus, kas ir izplatīti Ziemeļamerikā un Dienvidamerikā, Kanādā un citās valstīs.

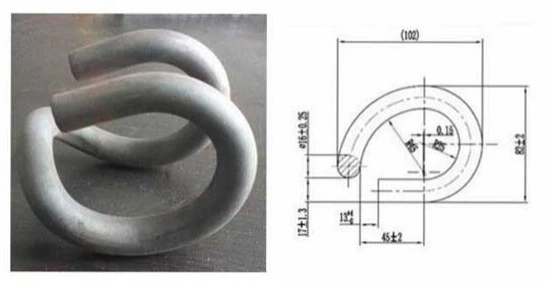

E-klipi: paredzēti izturībai un sliežu izlīdzināšanai, tādiem izmēriem kā E1609, E1809, E2001 un E2055.
| Modelis | Diametrs | Materiāls | Zem spiediena | HRC | Svars |
| E1609 | Ø 16 mm | 60Si2MnA | ≥950 kg | 44-48 | 0,43kg/gab |
| E1809 | Ø 20 mm | 60Si2MnA | ≥950 kg | 44-48 | 0,61kg/gab |
| E1813 | Ø 18 mm | 60Si2MnA | ≥950 kg | 44-48 | 0,62kg/gab |
| E2001 | Ø 20 mm | 60Si2MnA | ≥950 kg | 44-48 | 0,80kg/gab |
| E2009 | Ø 20 mm | 60Si2MnA | ≥950 kg | 44-48 | 0,80kg/gab |
| E2039 | Ø 20 mm | 60Si2MnA | ≥950 kg | 44-48 | 0,80kg/gab |
| E2007 | Ø 20 mm | 60Si2MnA | ≥950 kg | 44-48 | 0,80kg/gab |
| E2055 | Ø 20 mm | 60Si2MnA | ≥950 kg | 44-48 | 0,80kg/gab |
| E2056 | Ø 20 mm | 60Si2MnA | ≥950 kg | 44-48 | 0,80kg/gab |
| E2063 | Ø 20 mm | 60Si2MnA | ≥950 kg | 44-48 | 0,80kg/gab |
PR klipi: cits Pandrol sērijas veids ar tādiem piemēriem kā PR601.
- SKL sērija:Izstrādāts Vācijā, tas ir HM stiprinājumu sistēmas standarts.
Piemēri: SKL1, SKL2, SKL3, SKL12 un SKL14.
| SKL Rail klipu specifikācija | |
| Vārds | SKL spriegošanas skava |
| Materiāls | 60Si2MnA 60Si2CrA 55Si2Mn 38Si7 |
| Cietība | 42-47HRC |
| Noguruma dzīve | priekš Dia.18 ir 3 miljoni ciklu bez pārrāvuma |
| Dia.20 ir 5 miljoni ciklu bez pārtraukuma | |
| Virsma | vienkāršs (eļļots), oksīda melns, krāsains krāsojums vai atbilstoši klienta prasībām |
| Standarta | DIN17221, BS970, GB/T1222 |
- Krievu pavasara klipi:Ietver tādus variantus kā "ātrais klips" un 16Φ klipi, ko izmanto dažās Dienvidaustrumāzijas valstīs.
- Deenik (DE) klipi:Plaši izmanto Dienvidamerikā uz betona gulšņiem, bieži kopā ar čuguna pleciem un pamatplāksnēm.
| Deenik Rail klipa specifikācija | |
| Vārds | Deenik sliedes klips |
| Materiāls | 60Si2CrA 55Si2Mn 38Si7 |
| Cietība | 42-47HRC |
| Noguruma dzīve | Dia.18 ir 3 miljoni ciklu bez pārtraukuma |
| Dia.20 ir 5 miljoni ciklu bez pārtraukuma | |
| Virsma | vienkāršs (eļļots), oksīda melns, krāsains krāsojums vai atbilstoši klienta prasībām |
- Citi standarti:Citas stiprinājumu sistēmas ar saviem klipiem ietver holandiešu DE tipa, FIST, Nabla un 102 tipa stiprinājumu sistēmu.
Kā OEM un OBM ražotājs,GNEE RAILspēj ne tikai ražot plašu starptautiski izplatītu sliežu skavu klāstu, piemēram, W Tension Clamp, e-Clip, Fast-Clip, SKL Tension Clamp, Nabla Blade u.c., bet arī var pielāgot produktus, kas pielāgoti mūsu klientu īpašajām prasībām.
